Acier Inox 316L

Informations, astuces: Nous vous aidons à imprimer vos modèles 3D en Acier Inox 316L

Couleurs

Finitions

Caractéristiques

Etat de surface
Détails
Solidité
Flexibilité

Guide matériau Acier Inox 316L

Qu'est-ce que l'Acier Inox 316L ?

Notre Acier Inox 316L par projection de liant est un excellent métal pour imprimer en 3D vos pièces de petite taille. Ce matériau est composé d’Acier Inox 316 et a de bonnes propriétés mécaniques

L’Acier Inox 316L a une très bonne résistance à la corrosion et aux températures élevées.

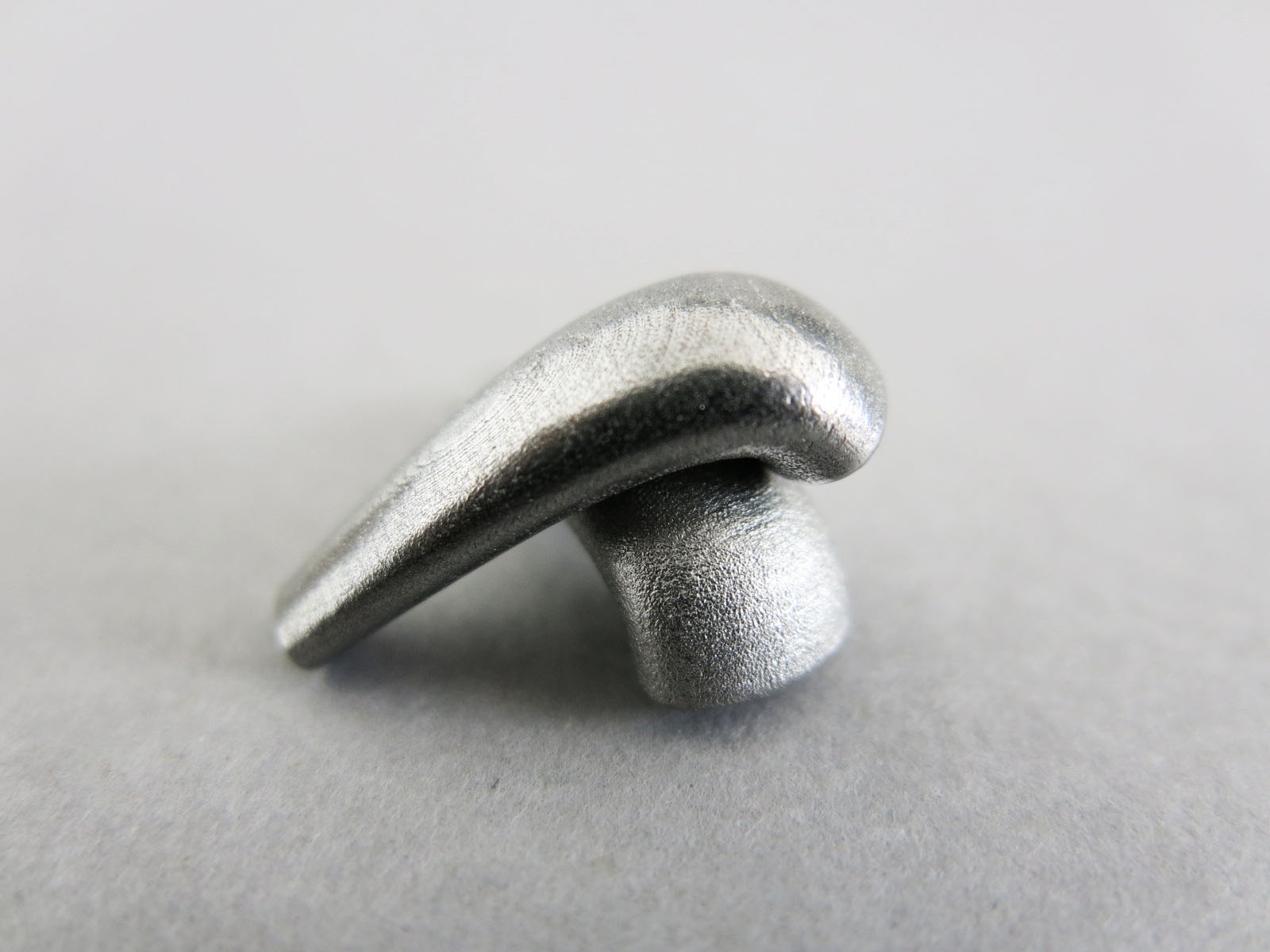

Brut, le matériau a une couleur argentée et une surface granuleuse. Grâce aux finitions, vous pouvez obtenir une surface lisse et brillante.

Quelles applications pour l'Acier Inox 316L ?

Les propriétés de l’Acier Inox 316L en font un excellent matériau pour réaliser des outils, des moules, du moulage par injection ou pour créer des pièces pour le secteur des biens de consommation.

La surface de l’Acier Inox 316L est granuleuse et légèrement poreuse. La version polie est plus lisse, mais les couches peuvent toujours être visibles sur une surface arrondie.

L’inox 316 par projection de liant peut être personnalisé pour correspondre à vos attentes. Il peut être peint, soudé, couvert à la peinture poudre, percé, taraudé ou encore usiné

Prix et délais

Le prix de votre impression 3D est calculée automatiquement au moment où vous transférez votre fichier sur notre site. Le prix changera en fonction de vos modifications, si vous changez de matériau, de finition, si vous modifiez la taille, utilisez l’évidemment, etc. En effet, nos prix se basent sur différent facteurs, inculant le volume final, la taille, pour ne citer que ceux-là.

Gardez à l’esprit que l’ajout d’une finition, un délai supplémentaire sera nécessaire. Votre date de livraison sera également calculée automatiquement une fois votre fichier 3D transférez sur notre site, et sera mis à jour à chacune de vos modifications.


Pour plus d’informations consultez notre page prix et délais.

Quel est le procédé d'impression 3D pour l'Acier Inox 316L ?

Pour l’acier inox par projection de liant, nous utilisons la machine M-Flex d’ExOne. La projection de liant est une technique d’impression 3D qui utilise un agent liant déposé localement sur de la poudre pour coller les particules du matériau. Les couches sont solidifiées à mesure que le plateau descend puis une nouvelle couche de poudre est déposée et collée. A la fin du processus, la pièce se forme parmi les couches de poudre et de liant.

Quelles sont les finitions disponibles pour l'Acier Inox 316L ?

Sculpteo propose plusieurs options de finitions :
  • Brut: l’objet est sablé mais non poli. La surface reste brute. C’est la solution la plus économique.
  • Poli : grâce au polissage mécanique, l’objet est lisse au toucher. Les couches d’impression restent apparentes sur les surfaces rondes.
L’étape de polissage étant réalisées dans des machines différentes, la taille maximale de votre objet est réduite. Pour en savoir plus sur ces réductions, veuillez regarder le paragraphe sur les tailles maximales autorisées. De plus, certains modèles peuvent ne pas pouvoir être polis à cause de leur forme. Les géométries filaires, les parties fragiles, les parois fines ou les grandes parties plates ne peuvent être polies. Les géométries comportant des cavités pouvant retenir un liquide ne peuvent pas être polies.
Résolution standard100 μm


L’utilisation d’imprimantes 3D avec la technologie Binder Jetting entraîne un rétrécissement des pièces de l’ordre de 15 à 20%. Nos experts en impression 3D en tiennent compte lors de la préparation à l’impression de vos modèles 3D. Et ce, avec l’objectif d’obtenir une pièce nette avec une déviation proche de ± 5% des dimensions globales de la pièce. Si la précision est une priorité pour vous, contactez notre service commercial pour plus d’informations.

Taille minimale polie15 x 15 x 15 mm
Taille maximum120 x 120 x 70 mm

La taille maximale de vos modèles est limitée par les dimensions de nos imprimantes 3D ( rien ne peut est imprimé avec une largeur supérieure à celle de notre bac d’impression ). Il en va de même pour le polissage. Aussi, notez que les pièces doivent initialement être 18 à 20% plus grandes que le résultat escompté à cause du rétrécissement qui a lieu à cause de la chaleur.

Epaisseur minimale pour les parois1.1 – 3.2 mm selon la taille de votre pièce
Epaisseur minimale pour les parois rigides2 mm
Epaisseur minimale pour les éléments filaires0.8 mm avec support
1.1 mm sans support
Epaisseur minimale pour les zones subissant une contrainte importante2-3 mm


Diagram to show the minimum thicknessof your 3D print model

Les parois de votre objet doivent être suffisamment épaisses pour supporter le procédé d’impression sans casser. Nous vous recommandons de concevoir votre modèle en respectant l’épaisseur minimale qui est propre à l’inox 316 par projection de liant et qui est variable suivant la taille de votre pièce.

  • Pour une dimension inférieure à 76 mm (3 in): 1.1 mm (0.04 in)
  • Pour une dimension entre 76 mm (3 in) et 152 mm (6 in): 1.52 mm (0.6 in)
  • Pour une dimension entre 152 mm (6 in) et 203 mm (8 in) : 2.03 mm (0.08 in)
  • Pour une dimension entre 203 mm (8 in) et 305 mm (12 in) : 3.18 mm (0.125 in)

Si les parois de votre design sont plus fines que 1.1 mm, il est préférable de modifier votre design afin d’ajouter des supports sur la partie la plus fragile.

Pour les designs en tige, ou bien les zones subissant une contrainte particulière, des précautions doivent être prises quant à l’épaisseur d’impression. Afin d’éviter que votre objet soit cassé, nous vous conseillons de prévoir une épaisseur d’au moins 1.5 mm pour les designs en tige qui n’ont pas de support, et 0.8 mm pour les parties pour lesquelles des éléments de soutien sont prévues.


Astuce

Icon to show that you can ad a support structure to maintain stability

Nous vous conseillons d’ajouter des éléments de supports pour les éléments fragiles afin de limiter les portes à faux et risques de casse. Sur une figurine par exemple, vous pouvez souder les éléments fragiles au corps principal : oreilles et cils soudés au visage, col, cravatte et collier soudés au buste, etc.

A savoir

Le matériau peut parfois se déformer pour les surfaces longues et fines: c’est le phénomène de cintrage.


Sculpteo propose un outil de contrôle de solidité directement en ligne. Cela vous permet de connaître les zones de fragilités de votre design, et de voir quelles parties doivent être renforcées en vue de l’impression 3D. Pour y accéder, il vous suffit de transférer votre fichier 3D et de cliquer sur “Vérification” après avoir sélectionné le matériau de votre choix.


Ne pas oublier

Icon to keep in mind that solidity check tool don't detect physical aberrations

Il est important de noter que notre outil de contrôle de solidité ne permet pas de détecter les aberrations physiques : pièces flottantes, porte-à-faux, pièce supportant un poids trop important par rapport à son épaisseur, etc. Une vigilance particulière doit donc être accordée à la géométrie de votre design et les parties les plus sollicitées doivent être épaissies.


Les surplombs doivent être conçus pour supporter leur propre poids. Des éléments sans supports de plus de 25.40mm (1.00 in) ne seront pas acceptés. Les filets aident à supporter les surplombs lors de la cuisson de l’objet dans le four.

overhang_binderjetting

Les bords intérieurs et les intersections pointues ont également besoin de filets qui respectent l’épaisseur minimale. Ces bords à filets aident à assurer la tolérance.

Les bords pointus rencontreront des problèmes lors du dépoudrage. Mettez des filets de 1.00mm (0.03in) sur tous vos bords pointus afin d’éviter la casse lors du dépoudrage.

Les pièces ayant des bords ne respectant pas cette règle peuvent être rejetées. Les pièces seront arrondies lors du polissage.

Pointed edges

Sculpteo pourra ajouter des pilotis à vos pièces. Ces pilotis sont nécessaires pour permettre au bronze d’infiltrer les pièces durant le post-process . Il peut néanmoins être compliqué de les positionner à cause du design des pièces. La texture et la surface doivent être pris en considération.
  • Texture: Les pilotis doivent être placés sur une surface lisse
  • Surface: Les pilotis ont besoin d’un espace de 0.05in x 0.03in/ 1.27mm x 0.762mm

Le retrait de ces supports peut créer quelques défauts sur les pièces. Ces supports peuvent également être plus ou moins visibles en fonction de la finition.

Taille minimale des détails visibles0.76 mm
Largeur et hauteur minimales conseillées pour les détailsEmbossage : 0.76 mm
Gravure : 0.76 mm
Largeur et hauteur minimales pour un texte lisible0.76 mm
Ratio longueur/profondeur minimum1/1

La finesse des détails dépend de la résolution de notre imprimante 3D, mais aussi de la solidité des zones détaillées lors du nettoyage après impression. Nous vous invitons donc à respecter les tailles minimales indiquées ci-dessus pour vos détails et vos textes. Pour assurer un meilleure visibilité, la largeur de vos détails doit être au moins aussi importante que leur profondeur.

Inclusion de volumes possible ?Non
Articulation possible ?Non

Notre acier inoxydable 316 par projection de liant n’est pas adapté pour les inclusions de volumes et les articulations.

Espacement minimum entre deux pièces  0.5 mm

Possibilité d’assembler vos pièces ?Non

Possibilité d’évider vos pièces ? Oui pour les pièces brutes
Non pour les pièces plaquées
Diamètre minimum des trous2.54 mm


Diagram to optimize the hollowing

Evider vos pièces en acier inox vous permet de les rendre plus légères, et de réduire le prix d’impression mais il convient de respecter un diamètre minimum. Sinon nous ne pourrons retirer parfaitement la poudre de la cavité intérieure et les trous risquent de se boucher pendant l’infiltration. Veillez également à respecter les épaisseurs minimum des murs pour que le volume soit supporté.

Il est possible d’évider votre objet directement sur notre site. Pour cela, il vous suffit de télécharger votre fichier 3D puis de cliquer sur l’onglet “Optimiser” afin d’activer la fonctionnalité “Evider”.

Il est important de prévoir au moins deux trous afin d’extraire la poudre non fusionnée, et les placer à des endroits stratégiques pour l’évidement. Les dimensions minimales de ces trous sont calculées automatiquement sur notre site.

Possible d’avoir plusieurs objets dans un même fichier ?Non


Icon to show that you can't print a 3D file containing several objects

Il n’est pas possible d’imprimer en inox plusieurs objets présents dans un même fichier 3D.

Il n’est pas possible d’imprimer un fichier 3D contenant plusieurs objets, c’est pourquoi nous n’acceptons pas les fichiers en grappes, avec différents objets. Si vous souhaitez commander plusieurs pièces identiques, vous pouvez sélectionner le nombres de pièces que vous souhaitez durant la commande. Plus vous commandez de pièces, moins le prix des pièces est élevé.

Vous pouvez également utiliser nos outils en ligne et découvrir nos astuces pour réduire le coût de votre impression 3D .

Pour obtenir plus d’informations sur notre service de fabrication additive de métal, vous pouvez contacter notre service client .

Grappe Material no.jpg

Propriété du matériauConditionsUnitéValeur
DuretéASTM E18HRb71
Module d’élasticitéASTM E8GPaX & Y: 220
Z:186
Résistance à la tractionASTM E8MPaX & Y: 582
Z: 526
Elongation à la ruptureASTM E8%X & Y: 55
Z: 52
DensitéMPIF 42g/cc   7.9

Prêt à imprimer en 3D avec notre Acier Inox 316L?

Avec le service d’impression 3D de Sculpteo, vous n’êtes qu’à quelques clics d’une impression 3D professionnelle en Acier Inox 316L. Votre modèle 3D est imprimé avec la plus grande qualité et livré à votre porte.

Commencez maintenant !
