Acier / Bronze 420SS/BR

Informations, astuces: Nous vous aidons à imprimer vos modèles 3D avec notre Acier / Bronze 420SS/BR

Couleurs

Finitions

Caractéristiques

Etat de surface
Détails
Solidité
Flexibilité

Guide du matériau Acier / Bronze 420SS/BR

Description

Les objets en  Acier / Bronze 420SS/BR imprimé en 3D par projection de liant sont créés à partir d’une fine poudre d’acier inoxydable 420. Pendant le processus, le matériau est infiltré avec du bronze pour ajouter de la solidité et de la résistance à l’objet. Au final, le matériau est composé de 60% d’acier inox et de 40% de bronze.

Le matérieau possède des propriétés mécaniques relativement bonnes grâce à l’étape d’infiltration. Cependant, il n’est pas conçu pour supporter des charges aussi importantes que notre inox imprimé en DMLS, c’est pourquoi nous vous recommandons de l’utiliser pour des objets décoratifs.

En version brute, le matériau a une couleur marron clair et une surface granuleuse. Grâce à nos finitions plaquées et polies, vous pouvez obtenir une meilleure surface.

Applications

L’ Acier / Bronze 420SS/BR par projection de liant permet de créer des modèles pour l’impression 3D complexes et très précis. Le matériau possède des caractéristiques mécaniques intéressantes mais il est plus adapté à la fabrication d’objets de décoration et d’ornements. Grâce à nos finitions plaqués Nickel et Or, ce matériau est idéal pour la fabrication de bijoux ou d’objets ayant de fins détails décoratifs.

Si vous souhaitez obtenir des pièces avec d’excellentes propriétés mécaniques, vous pouvez regardez nos autres offres d’impression 3D métal en DMLS et SLM.

I

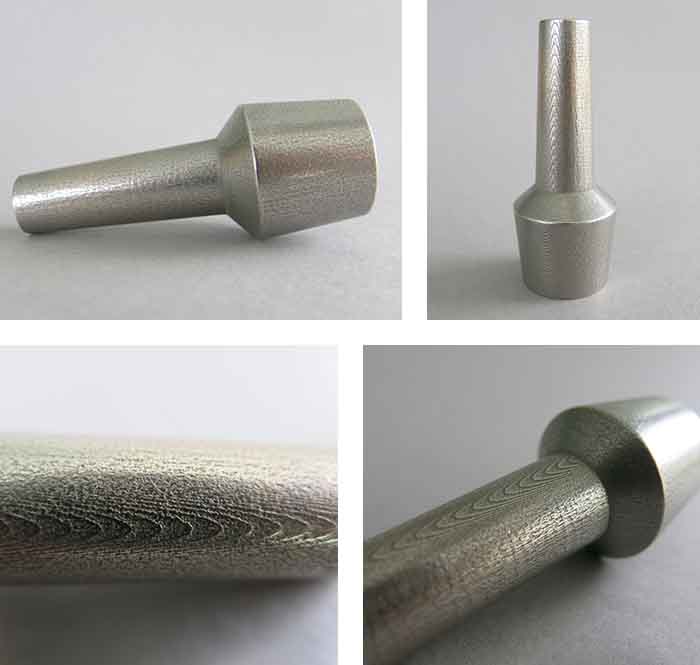

L’ Acier / Bronze 420SS/BR brut et plaqué possède une surface granuleuse et légèrement poreuse. Une fois polie, la surface est lisse. Sur les surfaces rondes, les couches d’impression peuvent toujours être visibles.

L’Acier / Bronze 420SS/BR par projection de liant peut être peint, soudé, couvert à la peinture poudre, percé, taraudé ou encore usiné.

Prix et délais

Votre prix d’impression est calculé automatiquement au moment de la mise en ligne de votre fichier 3D sur notre site. Il est calculé de façon interactive. Vous pouvez donc visualiser son évolution en direct au fur et à mesure des modifications que vous apportez à votre fichier 3D. Pour obtenir le prix de votre modèle en quelques clics, il vous suffit donc de vous connecter et de transférer votre fichier 3D .

Le délai d’impression est de l’ordre de 16 jours ouvrés pour l’ Acier / Bronze 420SS/BR par projection de liant. Un délai supplémentaire de 24h à 48h est nécessaire suivant la finition que vous choisissez. L’impression peut parfois prendre plus de temps, selon la charge des imprimantes 3D de notre usine et la dimension de vos pièces. Le délai définitif est indiqué sur notre site au moment où vous passez votre commande.

Le délai de livraison s’ajoute au délai d’impression et dépend de l’option de livraison que vous choisissez.

Procédé d'impression 3D

La projection de liant est une technique d’impression 3D qui utilise un agent liant déposé localement sur de la poudre pour coller les particules du matériau. Les couches sont solidifiées à mesure que le plateau descend puis une nouvelle couche de poudre est déposée et collée. A la fin du processus, la pièce se forme parmi les couches de poudre et de liant.

Finitions

Sculpteo propose plusieurs options de couleurs et de finitions :

  • Brut: l’objet est sablé mais non poli. La surface reste brute. C’est la solution la plus économique.
  • Polie : grâce au polissage mécanique, l’objet est lisse au toucher. Les couches d’impression restent apparentes sur les surfaces rondes.

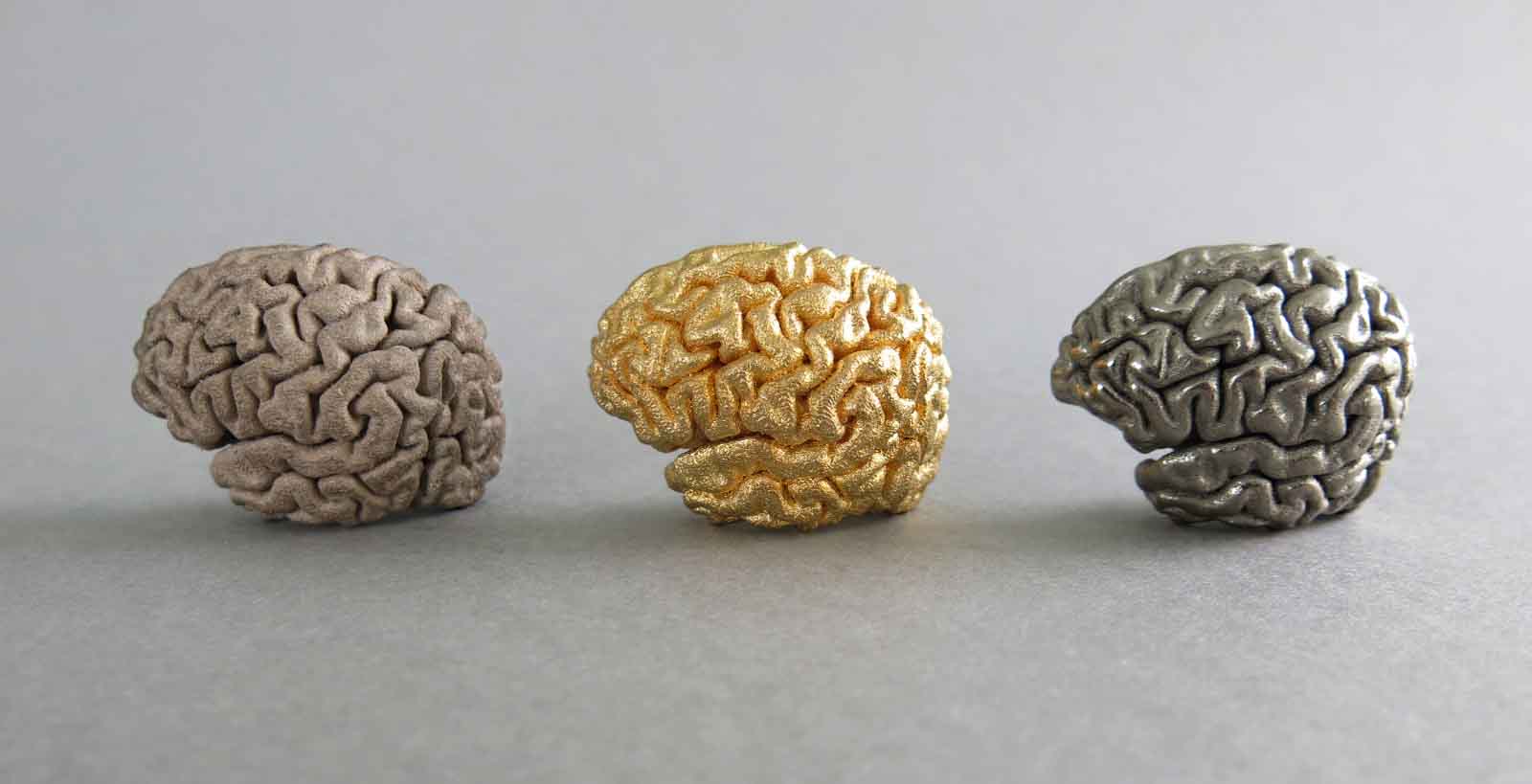

L’Acier / Bronze 420SS/BR par projection de liant possède une couleur marron clair à la sortie de la machine. Grâce à nos options de placage , vous pouvez obtenir :

  • Plaqué Nickel
  • Plaqué Or
La  placage que nous utilisons est un 24karats. Afin de procéder au  placage d’un objet, il est indispensable d’avoir accès à toutes les parties de l’objet. Les pièces avec des trous ou des conduits ne peuvent pas être correctement plaqué.

Le processus de  placage requiert l’intervention d’un opérateur afin d’installer et décharger votre objet des machines. Veuillez noter que le  placage est purement décoratif et que les couleurs peuvent varier d’un placage à l’autre. Avec le temps, le placage peut s’effriter en particulier si l’objet est souvent manipulé.

Une autre finition est disponible pour l’ Acier / Bronze 420SS/BR par projection de liant : la finition Damascus vous permet d’obtenir une couleur noire pour vos pièces imprimées en 3D.
L’étape de polissage et de placage étant réalisées dans des machines différentes, la taille maximale de votre objet est réduite. Pour en savoir plus sur ces réductions, veuillez regarder le paragraphe sur les tailles maximales autorisées. De plus, certains modèles peuvent ne pas pouvoir être polis ou plaqués à cause de leur forme. Les géométries filaires, les parties fragiles, les parois fines ou les grandes parties plates ne peuvent être polies. Les géométries comportant des cavités pouvant retenir un liquide ne peuvent pas être plaquées.
Résolution100 μm

L’épaisseur de couches de notre Acier / Bronze 420SS/BR par projection de liant est de 100µm. Un rétrécissement peut se produire durant le procédé d’impression 3D métal par projection de liant d’ExOne. Il faut donc prendre en compte ce paramètre lors de la conception de vos pièces :

  • Pour les pièces inférieures à 7.62 cm, ce rétrécissement peut atteindre 2% du volume de votre pièce (en moyenne)
  • Pour les pièces supérieures à 7.62 cm, ce rétrécissement peut atteindre 3% du volume de votre pièce (en moyenne)
Taille minimum0.3 x 1.27 x 0.8 mm (0.125 x 0.5 x 0.3 in)
Taille minimale polie15 x 15 x 15 mm
Taille maximum brut non poli400 X 250 X 250 mm
Taille maximum plaqué non poli177.8 x 177.8 x 177.8 mm (7 x 7 x 7 in)
Taille maximum poli

152.4 x 152.4 x 152.4 mm (6 x 6 x 6 in)

Les dimensions maximales de vos modèles sont limitées par les dimensions des bacs de nos imprimantes 3D, mais également par la taille de nos cuves de polissage et de nos machines de placage selon les finitions que vous choisissez. Vos designs doivent donc respecter les mesures maximales indiquées ci-dessus afin de pouvoir être imprimés en Acier / Bronze 420SS/BR par projection de liant.

Epaisseur minimale pour les parois1.1 à 3.2 mm selon la taille de votre pièce
Epaisseur minimale pour les parois rigides2 mm
Epaisseur minimale pour les éléments filaires0.8 mm avec support
1.1 mm sans support
Epaisseur minimale pour les zones subissant une contrainte importante2 à 3 mm


Diagram to show the minimum thicknessof your 3D print model

Les parois de votre objet doivent être suffisamment épaisses pour supporter le procédé d’impression sans casser. Nous vous recommandons de concevoir votre modèle en respectant l’épaisseur minimale qui est propre à l’Acier / Bronze 420SS/BR par projection de liant et qui est variable suivant la taille de votre pièce.

  • Pour une dimension inférieure à 76 mm : 1.1 mm
  • Pour une dimension entre 76 et 152 mm : 1.52 mm
  • Pour une dimension entre 152 et 203 mm : 2.03 mm
  • Pour une dimension entre 203 et 305 mm : 3.18 mm

Si les parois de votre design sont plus fines que 1.1 mm, il est préférable de modifier votre design afin d’ajouter des supports sur la partie la plus fragile.

Pour les designs en tige, ou bien les zones subissant une contrainte particulière, des précautions doivent être prises quant à l’épaisseur d’impression. Afin d’éviter que votre objet soit cassé, nous vous conseillons de prévoir une épaisseur d’au moins 1.5 mm pour les designs en tige qui n’ont pas de support, et 0.8 mm pour les parties pour lesquelles des éléments de soutien sont prévues.


Astuce

Icon to show that you can ad a support structure to maintain stability

Nous vous conseillons d’ajouter des éléments de supports pour les éléments fragiles afin de limiter les portes à faux et risques de casse. Sur une figurine par exemple, vous pouvez souder les éléments fragiles au corps principal : oreilles et cils soudés au visage, col, cravatte et collier soudés au buste, etc.

A savoir

Le matériau peut parfois se déformer pour les surfaces longues et fines: c’est le phénomène de cintrage.


Sculpteo propose un outil de contrôle de solidité directement en ligne. Cela vous permet de connaître les zones de fragilités de votre design, et de voir quelles parties doivent être renforcées en vue de l’impression 3D. Pour y accéder, il vous suffit de transférer votre fichier 3D et de cliquer sur « Vérification » après avoir sélectionné le matériau de votre choix.

Il est important de noter que notre outil de contrôle de solidité ne permet pas de détecter les aberrations physiques : pièces flottantes, porte-à-faux, pièce supportant un poids trop important par rapport à son épaisseur, etc. Une vigilance particulière doit donc être accordée à la géométrie de votre design et les parties les plus sollicitées doivent être épaissies.


Do not forget

Icon to keep in mind that solidity check tool don't detect physical aberrations

Keep in mind that our solidity check tool does not detect physical aberrations such as floating parts, unstable position, parts supporting too much weight relative to their thickness, etc. Particular care must be given to the geometry of your design and the most stressed parts must be thickened.


Des supports doivent être créés pour supporter un certain poids. Les éléments sans support de plus de 25.40 mm. (1.00 in.) ne seront pas acceptés. Un congé permet de tenir la structure durant la création de la pièce.

overhang_binderjetting

Les bords et fines intersections doivent respecter les épaisseurs minimum.

Les bords pointus ne dépasseront pas le stade du dépoudrage. Vous devez ajouter une épaisseur de 1.00 mm de rayon pour éviter qu’il ne se casse durant le dépoudrage.

En dessous des épaisseurs recommandées, les pièces pourront être rejetées.

Les pièces seront arrondies au polissage. Un congé permet de tenir la structure durant la création de la pièce.

Pointed edges

Sculpteo pourra ajouter des pilotis à vos pièces. Ces pilotis sont nécessaires pour permettre au bronze d’infiltrer les pièces durant le post-process . Il peut néanmoins être compliqué de les positionner à cause du design des pièces. La texture et la surface doivent être pris en considération.
  • Texture: Les pilotis doivent être placés sur une surface lisse
  • Surface: Les pilotis ont besoin d’un espace de 0.05in x 0.03in/ 1.27mm x 0.762mm

Le retrait de ces supports peut créer quelques défauts sur les pièces. Ces supports peuvent également être plus ou moins visibles en fonction de la finition.

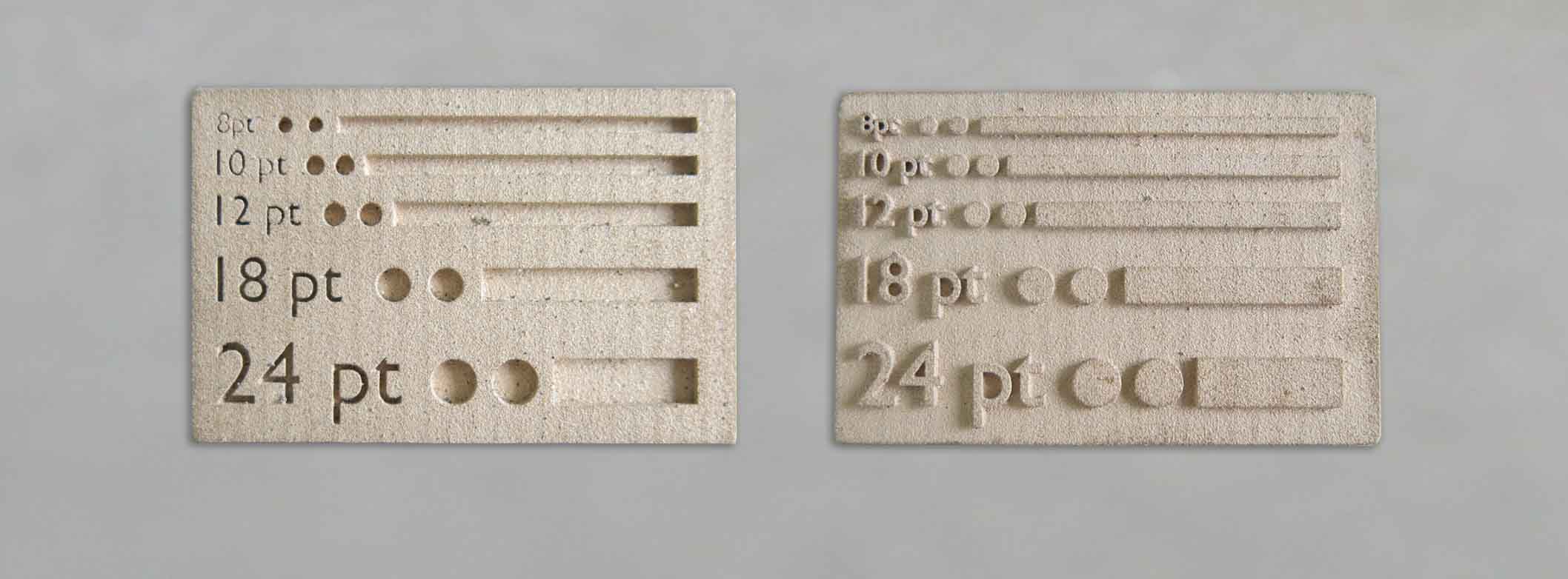

Taille minimale des détails visibles0.8 mm
Largeur et hauteur minimales conseillées pour les détailsEmbossage: 0.76 mm
Gravure: 0.76 mm
Largeur et hauteur minimales pour un texte lisible0.76 mm
Ratio longueur/profondeur minimum1/1

La finesse des détails dépend de la résolution de notre imprimante 3D, mais aussi de la solidité des zones détaillées lors du nettoyage après impression. Nous vous invitons donc à respecter les tailles minimales indiquées ci-dessus pour vos détails et vos textes. Pour assurer un meilleure visibilité, la largeur de vos détails doit être au moins aussi importante que leur profondeur.

Inclusion de volumes possible ?Non
Articulation possible ?Non

Notre Acier / Bronze 420SS/BR par projection de liant n’est pas adapté pour les inclusions de volumes et les articulations.

Espacement minimum entre deux parois0.5 mm

Possibilité d’assembler vos pièces ?Non

Possibilité d’évider vos pièces ?Oui pour les pièces brutes
Non pour les pièces plaquées
Diamètre minimum des trous2.54 mm


Diagram to optimize the hollowing

Evider vos pièces en Acier / Bronze 420SS/BR vous permet de les rendre plus légères, et de réduire le prix d’impression mais il convient de respecter un diamètre minimum. Sinon nous ne pourrons retirer parfaitement la poudre de la cavité intérieure et les trous risquent de se boucher pendant l’infiltration. Veillez également à respecter les épaisseurs minimum des murs pour que le volume soit supporté.

Il est possible d’évider votre objet directement sur notre site. Pour cela, il vous suffit de télécharger votre fichier 3D puis de cliquer sur l’onglet “Optimiser” afin d’activer la fonctionnalité “Evider”.

Il est important de prévoir au moins deux trous afin d’extraire la poudre non fusionnée, et les placer à des endroits stratégiques pour l’évidement. Les dimensions minimales de ces trous sont calculées automatiquement sur notre site.

Seules les pièces brutes peuvent être évidées. Si vous choisissez une de nos options de placage, il vous sera impossible d’évider votre objet.

Possible d’avoir plusieurs objets dans un même fichier ?No


Icon to show that you can't print a 3D file containing several objects

Il n’est pas possible d’imprimer en Acier / Bronze 420SS/BR plusieurs objets présents dans un même fichier 3D.

Il n’est pas possible d’imprimer un fichier 3D contenant plusieurs objets, c’est pourquoi nous n’acceptons pas les fichiers en grappes, avec différents objets. Si vous souhaitez commander plusieurs pièces identiques, vous pouvez sélectionner le nombres de pièces que vous souhaitez durant la commande. Plus vous commandez de pièces, moins le prix des pièces est élevé.

Vous pouvez également utiliser nos outils en ligne et découvrir nos astuces pour réduire le coût de votre impression 3D .

Pour obtenir plus d’informations sur notre service de fabrication additive de métal, vous pouvez contacter notre service client .

Grappe Material no.jpg

Propriété du matériauConditionsUnitéValeur
DuretéASTM E18HRb93
Module d’élasticitéASTM E8GPa147
Résistance à la tractionASTM E8MPa496
Elongation à la ruptureASTM E8%7
DensitéMPIF 42g/cm37.86

Température de fusion

°C

800- 850
