Technische Spezifikationen und Designrichtlinien

grey bg group

Nachfolgend finden Sie für jedes unserer 3D-Druckmaterialien Informationen zu den technischen Eigenschaften, der Lebensmittelbewertung, der Werkszertifizierung und den regulatorischen Informationen.

Vergleich der mechanischen Eigenschaften von Hochleistungsmaterialien

Dieses Radar-Diagramm vergleicht die wichtigsten mechanischen Eigenschaften unserer Hochleistungsmaterialien, darunter MJF PA12, MJF PA12 S, SLS PA11, SLS PA12 und SLS PA11 CF. Es zeigt die Unterschiede im Elastizitätsmodul, in der Zugfestigkeit und in der Bruchdehnung auf und bietet einen klaren Überblick über das Leistungsprofil jedes Materials. Dieser visuelle Vergleich hilft dabei, das am besten geeignete Material für spezifische funktionale Anforderungen zu bestimmen, je nachdem, ob Steifigkeit, Festigkeit oder Flexibilität im Vordergrund steht.

Polymere

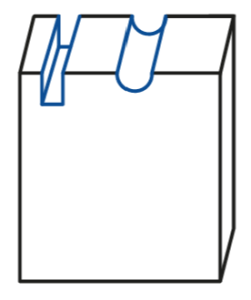

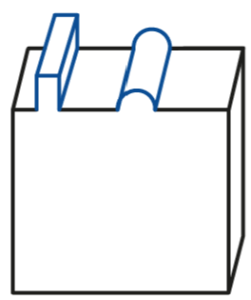

LAYER THICKNESS MINIMUM WALL THICKNESS ACCURACY MAX SIZE (mm) MINIMUM VISIBLE DETAIL ENGRAVING EMBOSSING
SLS Technology PA12 100 – 120 µm Flexible: 0.8mm Rigid: 2mm X/Y : ± 0.3% (minimum of ± 0.3 mm) Z : ± 0.5% (minimum of ± 0.3 mm) 675 x 366 x 545 mm 0.3mm 0.5mm 0.4mm
PA12 Grey GF 100 µm Flexible: 1.5mm Rigid: 2mm ± 0.45% (min of ± 0.45mm) 300 x 300 x 590 mm 1mm
PA2210 FR 100 – 120 µm Flexible: 0.8mm Rigid: 2mm ± 0.3% (min of ± 0.3mm) 310 x 310 x 601mm 0.3mm 0.5mm 0.4mm
Ultrasint® TPU 88A 100 µm 0.8mm ± 0.3% (min of ± 0.3mm) 196 x 176 x 315 mm 0.7mm 0.7mm
Ultrasint® PA11 100 µm 0.8mm XY: ± 0.3% (min: 0.4 mm) Z: ±0.6% (min: 0.6mm) 300 x 300 x 590 mm 0.5mm 0.5mm
Ultrasint® PA11 ESD 100 µm 0.7mm ± 0.4% (min of ± 0.4mm) Raw : 150 x 200 x 250 mm 0.5mm 0.5mm
Ultrasint® PA11 CF 100 µm 1mm ± 0.3% (min of ± 0.3mm) Raw : 320 x 280 x 330 mm 0.5mm 0.5mm
PA12 (blue) 100 – 120µm 1mm (1,5mm with chemical smoothing) ± 0.45% (minimum of ± 0.45 mm) 310 x 310 x 590 mm 0.3 mm 0.5 mm 0.5 mm
MJF Technology PA12 80 µm Flexible: 0.8mm Rigid: 2mm XY: ±0.3% (min ±0.3 mm) Z:±0.5% (min±0.5mm) 370 x 274 x 380 mm 0.2mm 0.3mm 0.4mm
PA12 S 90 µm Flexible : 0.8mm Rigid : 2mm X/Y : ±0.3% (min 0,3mm) Z : ±0.5% (min 0,5mm) 370 x 274 x 380 mm 0.2mm 0.3mm 0.4mm
Polypropylene 120 µm 0.8mm XY: ±0.6% (min of ±0,7 mm) Z: ±1% (min of ±1.1mm) 360 x 264 x 370 mm 0.5mm 0.5mm
Ultrasint® TPU01 100 µm 0.8mm ± 0,3% (min of ± 0.3mm) 274 × 370 × 380 mm 0.7mm 0.7mm
PA11 100 µm 1mm XY: ±0.3 % (min: 0.3mm) Z: ±0.7% (min: 0.6mm) Raw: 274 x 370 x 380 mm 0.5mm 0.5mm
FDM Technology rPET 250 µm 1.2mm ± 0,3% (min ± 0.3mm) 400 x 400 x 400 mm 0.8mm 3mm
PETG ESD 200 µm 1.2 mm +/- 0,3 % (min 0.3mm) 340 × 320 × 340 mm 0.8mm 2mm

wpDataTable with provided ID not found!

Kunstharz

LAYER THICKNESS MINIMUM WALL THICKNESS ACCURACY MAX SIZE (mm) MINIMUM VISIBLE DETAIL ENGRAVING EMBOSSING
DLS Technology Rigid Polyurethane 100 µm Unsupported : 2.5mm Supported : 1mm XY: ± 0.1mm Z: ± 0.4mm 180 x 110 x 290 (z) mm 0.5mm 0.3mm 0.3mm
Elastomeric Polyurethane 100 µm Unsupported : 2.5mm Supported : 1mm 180 x 110 x 100 mm 0.6mm 0.3mm 0.3mm
SLA Technology Transparent Resin 100 µm 0.8mm ±0.2% (with a lower limit of±0.2 mm) 200 x 125 x 210 mm 0.3 mm 0.3 mm
Prototyping Resin 100 µm 0.8mm ±0.2% (with a lower limit of ±0.2 mm) 144 x 144 x 174 mm 0.5mm 0.5mm
Polyjet Technology VeroWhite 28 µm 2mm 203 x 254 x 251 mm 0.2mm 0.5mm 0.5mm
VeroClear 28 µm 2mm 203 x 254 x 251 mm 0.2mm 0.5mm 0.5mm
DLP / LCD Technology Ultracur3D® EPD 1086 100 µm 0.6mm ± 100µm 510 x 280 x 350 mm (X – Y – Z) 0.3mm 0.3mm
Ultracur3D® RG3280 100 µm 0.6mm ± 100µm 120 x 120 x 120 mm 0.3mm 0.3mm

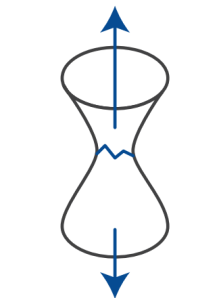

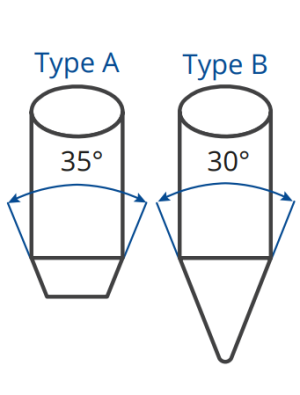

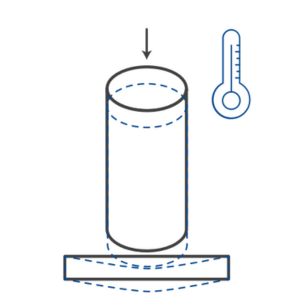

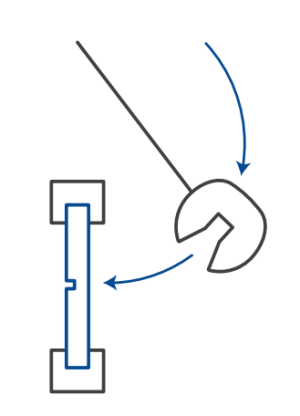

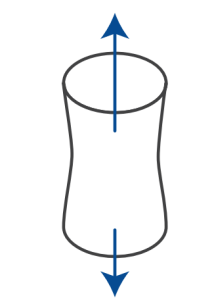

TENSILE MODULUS TENSILE STRENGTH ELONGATION AT BREAK HARDNESS SHORE IMPACT STRENGTH (IZOD NOTCHED) GLASS TRANSITION TEMPERATURE HDT B (0,45 MPa, DRY) DENSITY FLEXURAL MODULUS FLEXURAL STRENGTH
DLS Technology Rigid Polyurethane 1700 – 2200 MPa 42 – 47 MPa 90 – 120 % 21 – 23 J/m 80°C 70°C 1.01 – 1.02 g/mL (Liquid) 1500 – 2200 MPa 55 – 71 MPa
Elastomeric Polyurethane 8 ± 1 MPa 15 MPa 300% 71 (Shore A) – 10°C 1.03 g/cm³
SLA Technology Transparent Resin 2575 MPa 51 MPa 10% 29 J/m 56 °C 2450 MPa 92 MPa
Prototyping Resin 1.6 GPa (Green) 2.8 GPa (postcured) 38 MPa (Green) 65 MPa (postcured) 12% (Green) 6.2% (post-cured) 16 J/m (Green) 25 J/m (postcured) 49.7°C (Green) 73.1°C (postcured) 1.25 GPa (Green) 2.2 GPa (postcured)
Polyjet Technology VeroWhite 2000 – 3000 MPa 50 – 65 MPa 10 – 25% 83 – 86 (Shore D) 20- 30 J/m 52 -54 °C 45 – 50 °C 1.17 – 1.18 g/cm³ (Polymerized) 2200 – 3200 MPa 75-110 MPa
VeroClear 2000 – 3000 MPa 50 – 65 MPa 10 – 25% 83 – 86 (Shore D) 20- 30 J/m 52 – 54 °C 45 – 50 °C 1.18 – 1.19 g/cm³ (Polymerized) 2200 – 3200 MPa 75-110 MPa
DLP / LCD Technology Ultracur3D® EPD 1086 1810 MPa 42 MPa 26% 81 (Shore D) 28 J/m (23° Machined) 53°C 1.18 g/cm³ 1620 MPa 67 MPa
Ultracur3D® RG3280 10000 MPa 76 MPa 0.7 – 1% 96 (Shore D) 24 J/m >280°C 1.73 g/cm³ 8780 MPa 73 MPa

Metalle

LAYER THICKNESS MINIMUM WALL THICKNESS ACCURACY MAX SIZE (mm) MINIMUM VISIBLE DETAIL ENGRAVING EMBOSSING
DMLS / SLM Aluminum AISi10Mg0,6 150 µm 1mm XY: ± 0.1mm Z: ± 0.4mm MAX SIZE 220 x 220 x 250 MIN SIZE – 1mm 0.5mm 0.5mm
Titanium 6AI-4V 60 µm 1mm MAX SIZE 220 x 220 x 250 MIN SIZE – 1mm 0.5mm 0.5mm
Stainless Steel 316L 40 µm 1mm ± 100µm MAX SIZE 220 x 220 x 250 MIN SIZE – 1mm 0.5mm 0.5mm
Wax Casting Bronze 25 µm 0.8mm ± 100µm MAX SIZE 125 x 125 x 40 MIN SIZE – 0.4mm 0.5mm 0.4mm
Brass 25 µm 0.8mm ± 200µm MAX SIZE 125 x 125 x 40 mm MIN SIZE 0.6 x 2.4 x 2.4 mm 0.4mm 0.4mm 0.5mm
Sterling Silver 25 µm 0.8mm ± 100µm MAX SIZE 125 x 125 x 40 mm MIN SIZE 2.4 x 2.4 x 0.8 mm 0.4mm 0.4mm 0.5mm
Binder Jetting Stainless Steel 316L 35 µm 1mm ±3%, with a minimum threshold of ±0.3 mm MAX SIZE 50 mm (L) x 80 mm (W) x 40mm (H) 0.8 mm 0.5 mm 0.5 mm

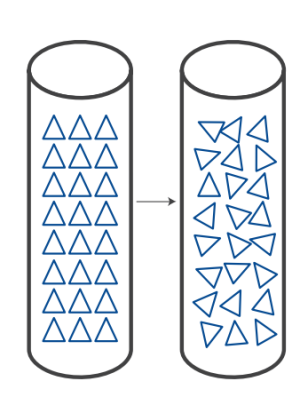

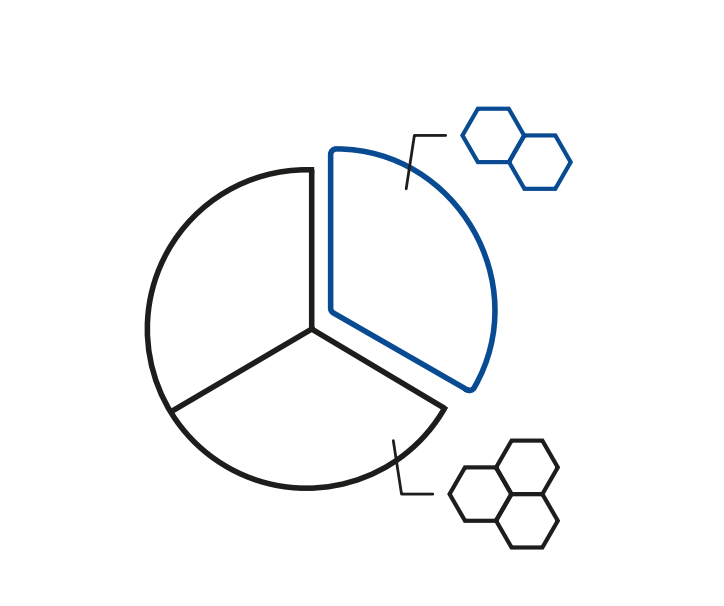

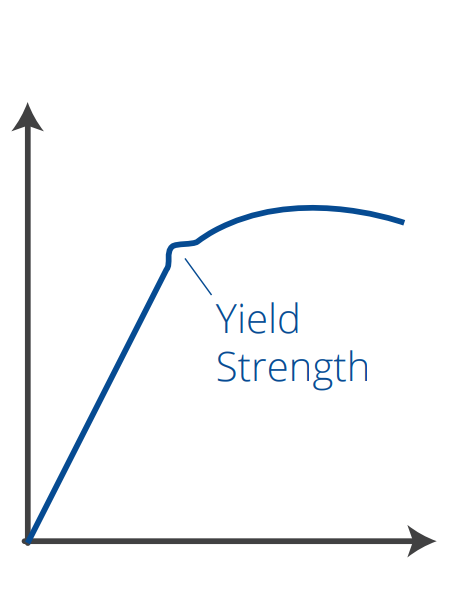

TENSILE MODULUS TENSILE STRENGTH ELONGATION AT BREAK MELTING TEMPERATURE IMPACT STRENGTH (IZOD NOTCHED) GLASS TRANSITION TEMPERATURE HDT B (0,45 MPa, DRY) DENSITY COMPOSITION
DMLS / SLM Aluminum AISi10Mg0,6 70 ± 5 GPa 410 MPa 5 ± 2% 560°C 240 MPa Aluminum: >89% Silicon: 9 – 10 % Magnesium: 0.2 – 0.6 %
Titanium 6AI-4V XY: 108 ± 20 GPa Z: 112 ± 13 GPa XY: 1260 ± 40 MPa Z: 1250 ± 50 MPa XY: 7 ± 3 % Z: 9 ± 3 % 1660°C XY: 1125 ± 65 MPa Z: 1130 ± 75 MPa 4.41 g/cm³ Titanium: 88 – 100 % Aluminum: 5.5 – 6.5 % Vanadium: 3.5 – 4.5 %
Stainless Steel 316L XY: 220 GPa Z: 186 GPa XY: 650 ± 50 MPa Z: 540 ± 55 MPa XY: 40 ± 15 % Z: 50 ± 20 % 1400°C 550 ± 50 MPa 30 J/cm² 89 HRB 7.9 g/cm³ Iron: 66- 70% Chrome: 16-18% Nickel: 11- 14% Molybdenum: 2- 3%
Wax Casting Bronze 1450°C Copper: 90% Tin: 10%
Brass 1450°C Chopper: 80% Zinc: 15% Tin: 5%
Sterling Silver 951°C Silver: 93% Copper: 4% Zinc: 3%
Binder Jetting Stainless Steel 316L 179 ± 18 GPa 506 ± 7 MPa 63 ± 3% 7.7 g/cm³ Fe balance, Cr 16–18%, Ni 10–14%, Mo 2–3%, Mn ≤2%, Si ≤1%, C ≤0.03%, N ≤0.1%

Laserschneiden

Designrichtlinien

Laser cutting guidelines
Klicken Sie hier zum Herunterladen

Technische Spezifikationen

Laser Cutting material comparison - Technical specifications
Klicken Sie hier zum Herunterladen
